上海中美阀门Q611F三片式气动球阀的技术参数

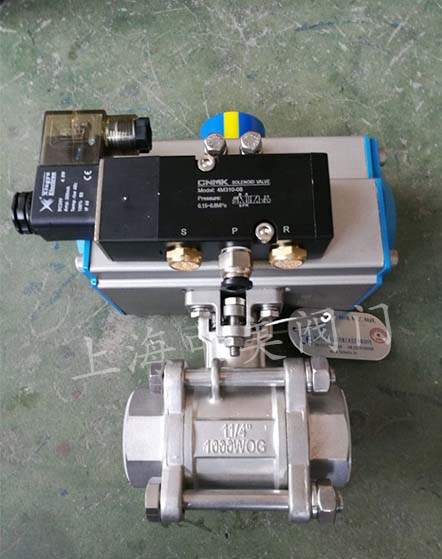

     气动三片式球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力等工业部门。



产品名称	三片式螺纹气动球阀
产品型号	Q611F
产品口径	15-100MM
产品压力	1.0Mpa-4.0 Mpa
阀体材质	铸钢，不锈钢304，316，316L
阀板材质	铸钢，不锈钢304，316，316L
驱动方式	手动、气动、电动

气动执行器的主要零部件材料:

名称	ZMA气动执行器
缸体	铝合金型材质硬质阳极氧化
端盖	压铸铝合金环氧树脂喷涂
活塞	压铸铝
轴	钢镀镍磷合金
O型圈	NBR
螺栓	304不锈钢

 三片式螺纹气动球阀的阀体主要零部件材料:

零件名称	主要材料
阀体	铸钢,不锈钢304，316，316L
球芯	OCr18Ni9，OCr17Ni12Mo2
阀座	聚四氟乙烯
阀杆	OCr18Ni9，OCr17Ni12Mo2
填料	聚四氟乙烯, 柔性石墨
