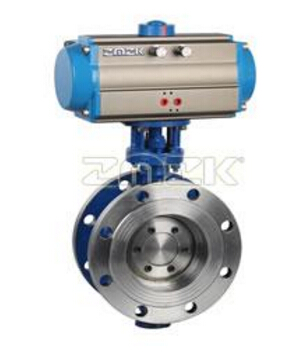

检测硬密封气动蝶阀应注意什么

       检测硬密封气动蝶阀时，将压环这一侧面向上平放，在此平面上放置一个和法兰外缘、阀门通经大小基本相同的压板，如果用试压机测试，压爪要压在这个压板上，使压力均匀分布在阀体一侧的压环上。

    如果是用盲板进行测试，一般对夹式硬密封气动蝶阀都是用二片法兰对夹夹紧的进行测试，法兰式弹性硬密封蝶阀有时，用户为了方便只在下面用一片法兰与阀门螺栓固定，这时，阀体上面的压环上的固定螺丝就要承受介质的全部压力，前面已说到了这点，这几个螺丝是不能承受全部介质的压力的，所以用盲板测试时阀门不泄漏，同时也和实际使用的状态基本相同。



      硬密封气动蝶阀的结构与问题分析：
      硬密封气动蝶阀的结构由由阀体、阀板、阀杆、弹性阀座、压环等结构部件构成。
      硬密封气动蝶阀压环结构和作用：压环的侧面为阀体的密封面与管道法兰密封面成为密封副，侧面中有螺栓孔，用螺栓压紧压环起固定阀座之用，同时与阀体连为一体，构成阀门的总的结构长度。 由于，压环侧面有螺丝孔径将有效的密封面直径减少。
      从用户使用法兰的情况，大多用的是平焊法兰，其内经又公称通经大 10~20mm。这样使用将有效密封面减少，如果，安装过程阀门与管道法兰出现不同心的话就会错位压在螺栓孔径上面，此时，管道法兰内孔内侧露出螺栓孔径，造成此处泄漏。泄漏特征为介质从压环背面流出。
