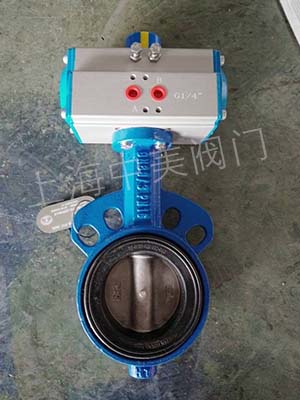

气动蝶阀的扭矩如何计算？来源：上海中美自控阀门有限公司
发布日期：2017-12-4
扭矩是使物体发生转动的力。发动机的扭矩就是指发动机从曲轴端输出的力矩。在功率固定的条件下它与发动机转速成反比关系，转速越快扭矩越小，反之越大，它反映了汽车在一定范围内的负载能力。
气动蝶阀扭矩计算的方法是什么？扭矩是阀门一个重要参数，下面就为大家详细介绍气动蝶阀扭矩计算。气动蝶阀扭矩的具体计算是：二分之一蝶阀口径的平方×3.14得出是阀板的面积，再乘以所承压力（即蝶阀的工作压力）得出轴所承受的静压力，乘以磨擦系数（一般钢铁的磨擦系数取0.1，钢对橡胶的磨擦系数取0.15），乘以轴径除以1000即得出气动对夹蝶阀的扭矩数，单位为牛·米。  气动蝶阀在设计时，选用执行器是靠估算，基本分为三部分： 1、密封件见的摩擦力矩（球体与阀座） 2、填料对阀杆的摩擦力矩 3、轴承对阀杆的摩擦力矩 故计算压力一般取公称压力的0.6倍（约为工作压力），摩擦系数根据材料定。计算的力矩乘1.3~1.5倍以选执行器。因为阀板、阀座和填料的种类太多了，每一种都有着不同的摩擦力，还有接触面的大小，压紧的程度等等。阀门扭矩计算要兼顾阀板与阀座的摩擦，阀轴与填料的摩擦，介质不同压差下对阀板的推力。 |
