上海中美ZMA系列执行器工作原理来源：上海中美自控阀门有限公司
发布日期：2012-11-17

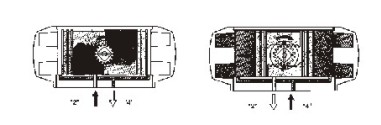

1、ZMA系列执行器双作用工作原理 当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口〔4〕排出，两时使两活塞齿条同步带动辅出轴(齿轮)逆时针方向旋转，反之气源压力从气口 (4)进入气缸两瑞气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动辅出轴(齿轮)顺时针方向旋转:(如果把活塞相对反方向安装，输出轴即变为反向旋转)

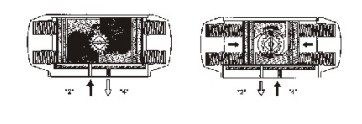

2、ZMA系列执行器双作用工作原理 当气源压力从气口（2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活寨齿条同步带动辅出轴{齿轮}逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2}排出，同时使两活塞齿条同步带动辅出轴(齿轮)顺时针方向旋转。(如界把活塞相对反方向安装弹弹复位时辅出轴即变为反向旋转)
|
