上海中美电气阀门定位器智能模块使用调试方法

   一、电气连接

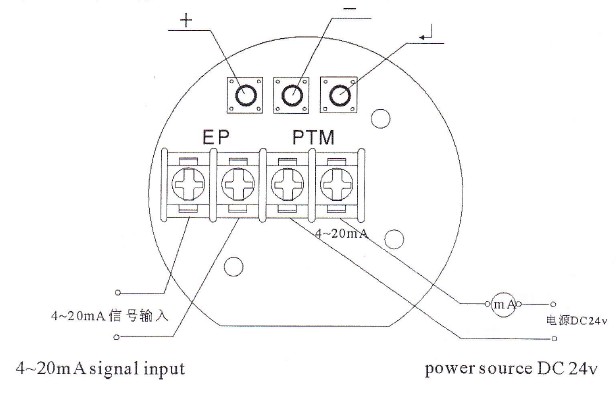

        如图所示:PTM端直流24V稳压电源，若串接电流表或电流传感器，可观察到电流变化。

   二、使模块正常工作

当电气连接完成后，模块默认进入正常工作状态。如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面“调试方法”进行调整

    三、调试方法

    1.电气连接

    在PTM端连接号24V直流稳压电源，并串接好电流表(或万用表直流IOOmA电流档)以便观察PTM端反馈信号电流。

    注意事项:尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。

    观察电流表读数:此时电流表读数应为4mA到20mA左右之间任意一个数值。

    2.使模块进入调试状态

    按住如上图所示最右边一个按键不放待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。

    观察电流表读数:此时电流表读数应为4mA，如有偏差，可按“十”键或“一”键调整电流，使电流值符合要求。

    3.反馈信号0 %o  } 4mA)位置调整

    阀门处于原始0 %o  C 4mA)的位置。按“+”或“-符合要求，然后按一下上图最右边的按键。

    观察电流表读数:如电流表读数从4mA跳到8mA号0 %o } 4mA)的位置己确认完毕。模块等待反馈信号”键调整电流，使电流值左右，即表示需要反馈信25%o CBmA)的位置确认。

    4.反馈信号25%o CBmA)位置调整

    阀门处于需要信号25}o C8mA)的位置，按“+”或“一”流值符合要求，然后按一下上图最右边的按键。

    观察电流表读数:如电流表读数从8mA跳到12mA左右，号25%0 } 8mA)的位置己确认完毕。模块等待反馈信号50%0认。键调整电流，使电即表示需要反馈信(12mA)的位置确

    5.反馈信号50%0(12mA)位置调整

    阀门处于需要信号50%o C 12mA)的位置，按“+”或“一”电流值符合要求，然后按一下上图最右边的按键。

    观察电流表读数:如电流表读数从12mA跳到16mA左右，信号50%0 } 12mA)的位置己确认完毕。模块等待反馈信号75%0确认。

键调整电流，使即表示需要反馈(16mA)的位置

    6.反馈信号75%o C 16mA )位置调整

    阀门处于需要信号7 5 %o } 16 mA)的位置，按“+”或“一”键调整电流，使电流值符合要求，然后按一下上图最右边的按键。

    观察电流表读数:如电流表读数从16mA跳到20mA左右，即表示需要反馈信号75%o C 16mA)的位置己确认完毕。模块等待反馈信号100%0 }20mA)的位置确认。

    7.反馈信号100000 } 20mA)位置调整

    阀门处于需要信号100%o C20mA)的位置，按“+”或“一”键调整电流，使电流值符合要求，然后按一下上图最右边的按键。

    观察电流表读数:此时电流表读数先减小，待读数稳定时又恢复至20mA,同时可看见模块上的指示灯闪烁数下。

8.退出调试状态，转入正常工作状态，当完成第7步后，模块己自动进入正常工作状态。
