气动球阀---保温球阀的工作原理及技术参数
来源：上海中美自控阀门有限公司
发布日期：2014-1-8

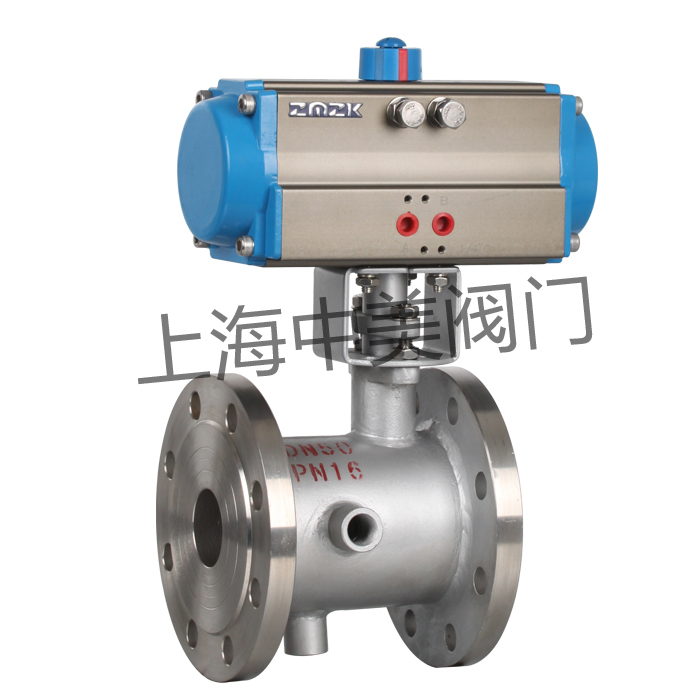

保温气动球阀具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
保温气动球阀主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
保温气动球阀的主要技术参数 ：
公称通径 | DN15～200、NPS 3/4～8 |
公称压力(Mpa) | PN1.6~2.5、Class150~300、10K、20K |
阀门材料及适用工况 | 零件名称 | 材 料 |
3.阀体 | WCB | CF8(304) | CF8M(316) |
2.阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
4.密封圈 | 聚四氟乙烯、对位聚笨 |
5.球体 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
6.阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
1.夹套 | 25 | 25 | 25 |
7.填料 | 聚四氟乙烯、柔性石墨 |
适用介质 | 水、蒸汽、油品 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 |
适用温度 | -29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） |
设计制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
结构长度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 |
连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
压力试验 | JB/T 9092-1999、API 598
|
