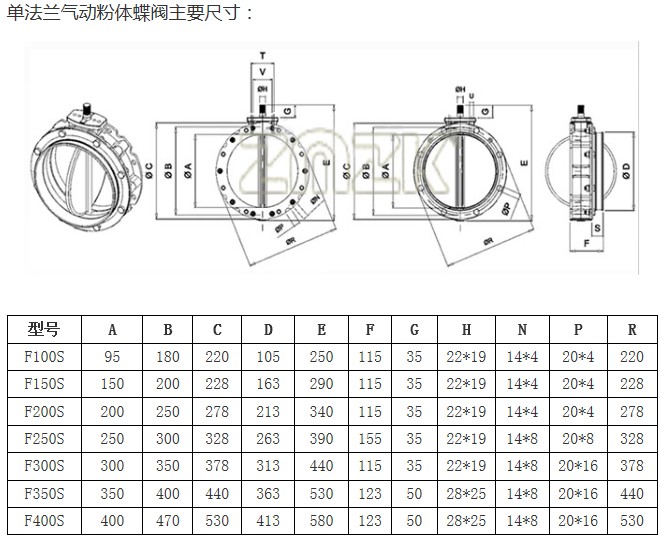

气动蝶阀---粉尘蝶阀的主要技术参数及尺寸图

来源：http://www.zmzk.cn 发布日期：2014-2-27

粉尘气动蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料或球墨铸铁和不锈钢材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。

粉尘气动蝶阀的主要技术参数如下：

产品名称	水泥粉尘专用气动蝶阀
产品型号	FD641X
产品口径	100-350MM
产品压力	0.2Mpa
阀体材质	压铸铝合金
阀板材质	耐磨高分子复合材料
密封材质	NBR耐磨橡胶
适用温度	-20～+80℃
适用介质	水泥，物料等粉体介质
驱动方式	蜗轮、手动、气动、电动
控制方式	开关型，调节型

气动执行器的主要参数:

气动执行器型号	ZMA系列,ZMG系列单双作用气动执行器
供气压力	0.5-0.7MPA
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	单作用气动执行器,双作用气动执行器
可配附件	电磁阀,限位开关,二联件,手轮机构等
