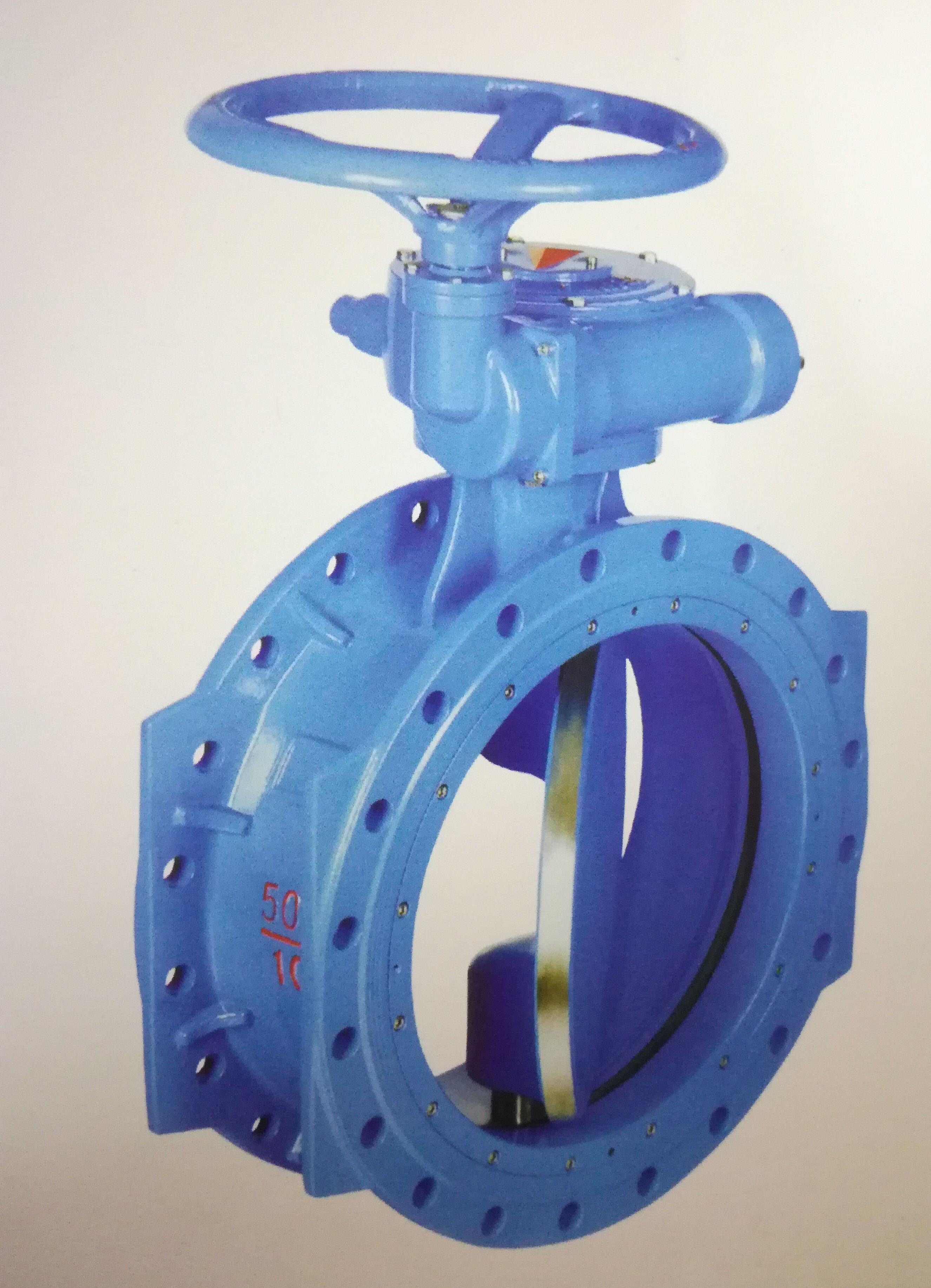

上海中美阀门双法兰偏心蝶阀的特点是什么？

 上海中美阀门双法兰偏心蝶阀的特点有以下几点：

1、“内嵌式阀轴大平键（销）”专利设计：蝶阀主要是通过蜗轮等传动机构带动“阀轴”旋转90度二开启。而“阀轴”与“蝶板”的连接主要依靠“销子”来固定，传统的销子不管是“锥销”“穿销”“骑缝销”“斜销”等其扭力的大小，大部分都由“销子”的直径来决定。由于阀板受到水力长期的冲击、震动，会导致销子从阀板中脱落或扭断，从而使阀门无法启闭。我们上海中美阀门设计的“内嵌式阀轴大平键（销）”是在传统的设计基础上，增加了在阀轴和阀板结合的“轴孔”中嵌入一块长方形的平面键，比传统的销子直径增加3倍扭力面积，而又不削弱阀轴的强度，从而使阀轴与阀板的永久连接。

2、“龙骨式法兰加强筯”专利设计：蝶阀法兰与管道法兰的连接会受至面沉降、管道的热胀冷缩和安装时拧法兰螺栓不均等环境、物理因素和安装的影响，有可能会导致蝶阀法兰的开裂，我们上海中美阀门设计的“龙骨式法兰加强筯”得用船身龙骨原理和铸件在浇铸冷却过程中的收缩原理，在法兰与体的结合处增加了“三角式”的加强筯，从而大大提高了法兰与体的牢固强度。

3、“阀轴花键”的连接设计：阀轴与蜗轮箱等传动机构传统上均采用“平键”连接，其缺点是长期启闭受力过程中平键会被挤压变形，导致间隙过大造成阀门不能完全关闭，我们公司采用的“花键”连接设计其优点是：（1）由于花健齿数多、接触面积大、所以承载能力大。（2）蜗轮等传动机构与轴的对中性好，配合间隙小。3、传动机构的操作方向可以按用户的需求来随意调整蜗轮箱位置。花键连接一般都被飞机、汽车、机床制造业采用。

4、“全防水蜗轮箱”设计：由于管线阀门通常安装在野外环境下，阀门井内积水、长期受潮后导致蜗轮箱进水锈死。我公司设计“全防水蜗轮箱”在零部件连接处采用“0”型密封圈。每台蜗轮箱均经过气密封试压检验后出厂，保证在5米水位下密封。特别适用于海边、盐碱地、地下污染等环境恶劣条件下使用。

5、“喷塑”工艺：阀门的内腔和外部均采用环氧树脂喷塑处理，有效地防止各种酸碱介质的腐蚀，达到国家饮用水的《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219-1998标准。










本文关键词：上海中美阀门   双法兰偏心蝶阀   特点
