电动执行器的控制电路及接线图来源：上海中美自控阀门有限公司
发布日期：2016-11-29
上海中美阀门生产的电动蝶阀在出库时会有电动执行器的说明书随着发货一起发出去，有时现场的操作人员还是不理解该如何接图，今天上海中美阀门为大家分享的是电动执行器的控制电路及接线图。一共有四种情形如下：

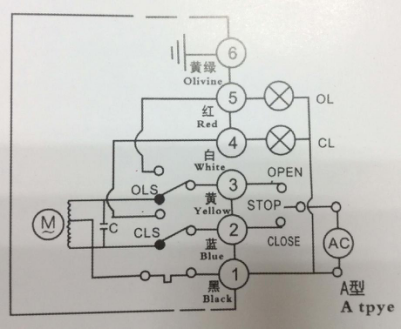

A型：极限位置开关（标准型） 功能：通过开关电路实现开启、关闭操作、并输出一组有源位置信号（全开、全闭） B型：带中间位置开关 功能：通过开关电路实现开启、关闭操作、并输出一组指示阀门开关、全闭位置无源开关信号。 结构：带两个中间位置开关

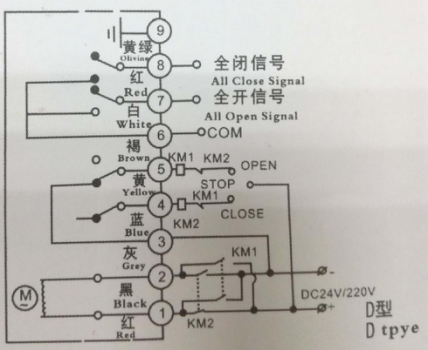

C型：带电位器 功能：通过开关电器控制阀门开启角度，输出与开度位置对应的电阻信号 结构：带500Ω或1000Ω电位器 D型：直流电机控制电器 功能：通过外部电路对直流电源正负极换向，实现开启、关闭操作并输出一组无源触点（全开、全关）信号。 结构：带中间位置开关  本站关键词：上海中美阀门 电动执行器 控制电路 接线图 |
