三片式内螺纹球阀的尺寸

来源：上海中美自控阀门有限公司发布日期：2016-12-23

三片式内螺纹球阀也有人叫丝口球阀、三片式球阀、螺纹球阀等，虽然叫法不同其实都可以是同一个产品，这种三片式内螺纹球阀经常是和设备做配套使用或者直接用到管道上，通常用量都特别多。

那么很多人也担心采购了三片式内螺纹球阀后尺寸有差别，不能使用了，所以特别关心内螺纹球阀的尺寸。特别是一些球阀更换的更要注意了，因为管道原来预留的空间有限，所以如果球阀尺寸对不上球阀就不能使用。一般在购买前技术人员要和销售人员核对下尺寸。

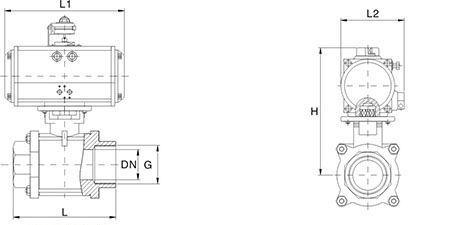

主要外形尺寸-PN16~64（16~64bar）
公称通径 DN	外形尺寸					执行器型号
公称通径 DN	L	L1	L2	H	G	执行器型号
15	66.5	141	71	196	1/2"	ZMA52
20	77.5	141	71	203	3/4"	ZMA52
25	83.5	159	83	163	1"	ZMA63
32	104.5	211	95	180	11/4"	ZMA63
40	110.5	248	107	208	11/2"	ZMA75
50	129	248	107	218	2"	ZMA83
65	170	269	123	249	21/2"	ZMA92
80	186	315	141	285	3"	ZMA105
100	220	345	152	342	4"	ZMA125

备注：根据不同的阀门扭矩，不同的气源压力以及不同的实际工况，选择相匹配的执行器其相关外形尺寸也随之变化

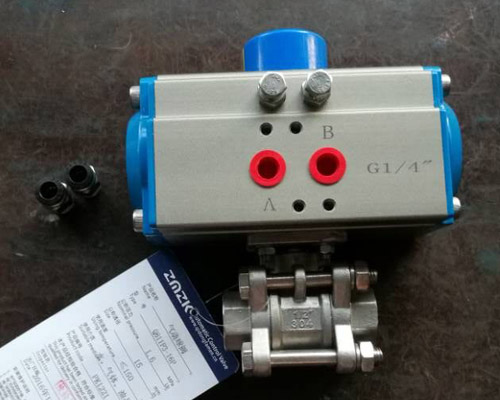

上海中美阀门生产的三片式球阀体积小，重量轻，外观精美。并且维修方便，有很多用户以前购买的三片式球阀老是出现密封圈泄漏，最后都得寄回厂家返修，而我们上海中美阀门生产的三片式球阀如果出现类似问题只要把球阀密封圈换掉就可以，并且更换非常方便，现场操作人员就可以更换。不仅节省时间，也为企业节省了成本。我们上海中美阀门的宗旨就是为客户创造更多的利润。
