气动蝶阀的对夹连接管道图

来源：上海中美自控阀门有限公司发布日期：2017-3-16

我们都知道工业自动化控制阀门有很多，很常用的就有法兰、对夹、螺纹连接形式的。气动蝶阀的对夹连接是最常用的，今天为大家总结下气动蝶阀中对夹连接的管道连接图。

下面以对夹式气动蝶阀中的中线对夹软密封蝶阀为例。
对夹式连接采用两个法兰片夹住蝶阀的阀体，紧固在管道上。如下图

在管道连接阀门的两端左右各焊接一片（与阀门标准对应）法兰片。安装的时候，使蝶阀的密封圈与法兰片对中，并压紧密封面。把阀体（1-1）夹在管道两片法兰之间，然后用螺栓直接将对夹式两头管道（带法兰）穿夹在一起，紧固在管道上。

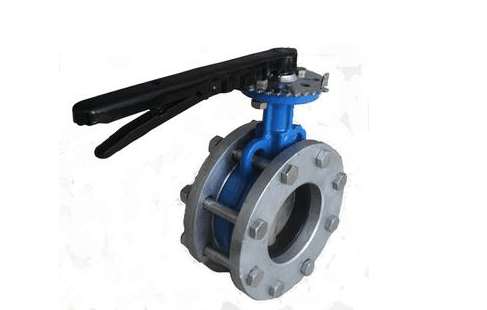

对夹式蝶阀

安装方法及步骤：

先用法兰螺栓将阀门定位在法兰间，然后通过点焊将法兰与管线固定在一起。然后再卸下阀门，将法兰与管线完全密封焊接在一起。

1、将阀门放置于预安装的两片法兰之间
2、按图示将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度
3、将法兰利用点焊固定于管道上
4、将阀门移出
5、将法兰完全焊接固定在管道上
6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度
7、校正阀门位置并将四对螺栓拧紧，（注意不要拧得过紧）
8、将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启
9、交叉均衡将所有螺母拧紧
10、再次确认阀门能自由开闭，注意：确认阀板没有碰到管道。
