Q611F3三片式气动球阀的外形尺寸

来源：上海中美自控阀门有限公司   发布日期：2017-3-24

     我们都知道三片式气动球阀的型号是Q611F3，有的厂家是为了区分一、二、三片式球阀，所以把F的后面加个1、2、3，这样是为了好分辨三片式球阀，今天我们上海中美阀门把三片式气动球阀的技术参数及尺寸图整理如下：

一、、三片式螺纹气动球阀技术规范：

技术规范

设计依据

GB标准

ANSI标准

设计标准

GB/12237

ANSI B16.34

实验和检验

JB/T9092

API 598

备注：球阀系列结构长度及连接尺寸可根据客户要求设计制造



二、三片式螺纹气动球阀技术参数：



技术参数

公称通径

DN15～100mm

连接方式

内螺纹、卡箍、焊接

气缸配置

ZMA执行器

气缸形式

双作用、单作用（弹簧复位）

控制方式

开关型、调节型

公称压力

10、16、25、40bar（如需更高压力订货时请注明）

气源压力

双作用：4~8bar、单作用：5~8bar

环境温度

标准型:-20~80℃

阀体材质

碳钢（C）、不锈钢（304、316、316L）

密封材质

聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造



三、三片式螺纹气动球阀主要零件材质：

主要零件材质表

零件名称

材质

零件名称

材质

螺柱

不锈钢304

填料

PTFE

接头

不绣钢CF8、CF8M、CF3、CF3M

压盖

不锈钢304、316

阀座

PTFE、尼龙、对位聚苯、硬质合金

连接支架

不绣钢CF8

球体

不锈钢304、304L、316、316L

连接套

不绣钢304

阀座

不绣钢CF8、CF8M

螺栓

不绣钢304

螺母

不绣钢304

气动装置

压铸铝合金

阀杆

不锈钢304、304L、316、316L

位置指示器

塑料

垫片

PTFE





备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造

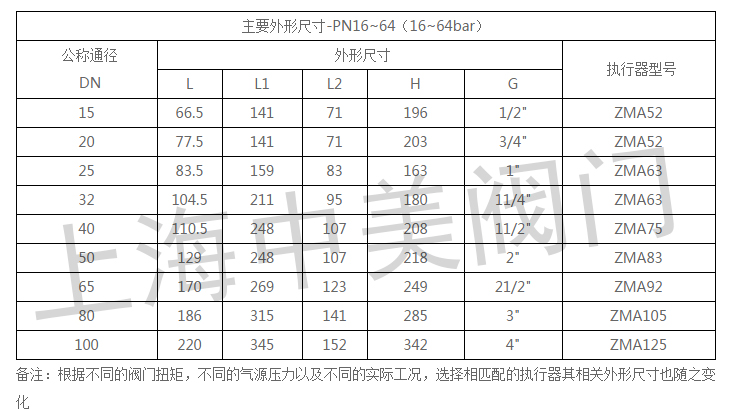

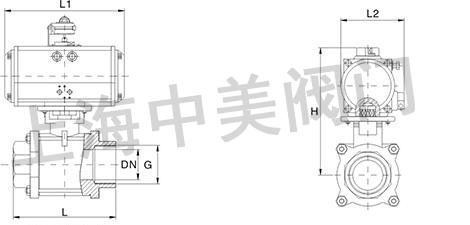

四、三片式螺纹气动球阀的尺寸图







此文关键词：气动球阀   三片式球阀  Q611F3
