粉尘气动蝶阀的参数及外形图

一、水泥粉尘气动蝶阀概述:

   粉尘气动蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料或球墨铸铁和不锈钢材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。粉尘气动蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。

二、水泥粉尘气动蝶阀的主要特点:

1，单法兰阀门，带有顶部法兰及折边部件，适用于连接柔性套管

2，双法兰阀门，顶部及底部为相同的法兰

3，采用重力浇铸而成的阀体，比压铸的阀体强度更高

4，旋转阀板采用高分子材料，耐磨损

5，组件少，轻质，便于搬运

三、水泥粉尘气动蝶阀的主要用途：

  粉尘蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。

四、水泥粉尘气动蝶阀的技术标准

五、水泥粉尘气动蝶阀的附件

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：涡轮、手柄

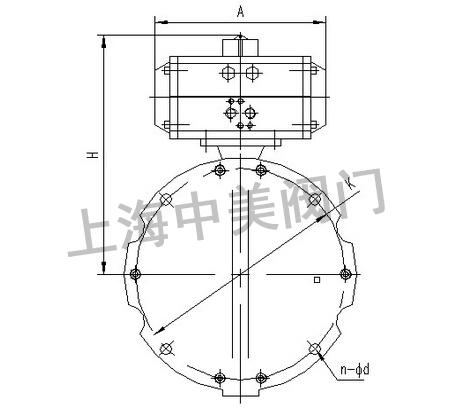

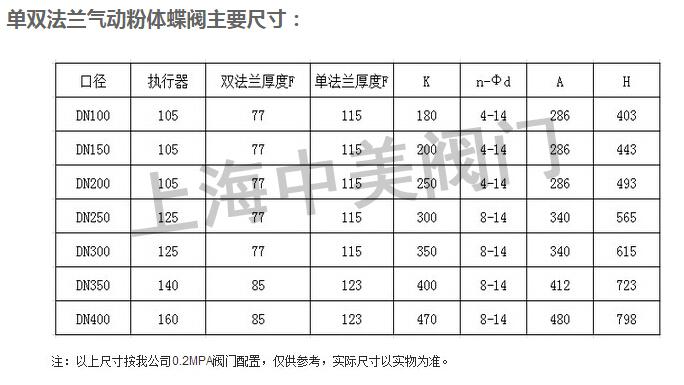

粉尘气动蝶阀的外形尺寸图如下：
