薄型电动球阀

薄型电动球阀产品概述:

薄型电动球阀采用一体化结构,与ZMQ电动执行器相配,造型美观、轻便宜人,拆装快捷,操作灵活,性能卓越,配套简单,流通能力大,广泛应用于食品,环保,轻工,石油,造纸,化工,电力等行业的工业自动化系统中。

薄型电动球阀用途特点:

设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
法兰连接的管路能保持良好密封性能,便于维修更换
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
薄型球阀的阀体较一般法兰球阀短,是适用与系统同一管路阀门数量多的场合

薄型电动球阀性能规范:

公称压力:PN1.6,2.5,4.0,6.4,10,14Mpa
强度试验压力:PT2.4,3.8,6.0,9.6,15,21Mpa
低压气密封试验压力:
0.6Mpa
适用介质:Q941F-(16-140)C 水、油品、蒸汽

适用温度:-29-180℃
适用介质:Q941F-(16-140)P 硝酸类
          Q941F-(16-140)R 醋酸类
适用温度:-40-180℃

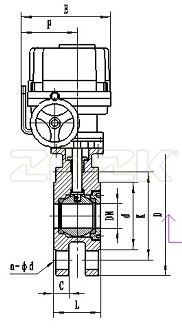

主要外形连接尺寸:                     单位:mm

 口径

电动执行器

 A





 D

 H

 H1

 15

 ZMA10

 241

 49

 14

 95

  65

 45

 140

 47.5

 20

 ZMA10

 241

 49

 14

 105

 75

 55

 160

 52.5

 25

 ZMA10

 241

 49

 14

 115

 85

 65

 180

 57.5

 32

 ZMA10

 241

 49

 16

 135

 100

 78

 213

 67.5

 40

 ZMA10

 241

 49

 16

 145

 110

 85

 230

 72.5

 50

 ZMA10

 241

 49

 16

 160

 125

 100

 260

 80

 65

 ZMA20

 272

 70

 18

 180

 145

 120

 300

 90

 80

 ZMA30

 290

 75

 20

 195

 160

 135

 330

97.5

 100

 ZMA40

 290

 75

 20

 215

 180

 155

 370

107.5

 125

 ZMA50

 290

 75

 22

 245

 210

 185

 430

 122.5

 150

 ZMA60

 325

 99

 24

180

 240

 210

 490

 140

报价须知:

1、阀体参数:口径、工作压力、阀体材质、使用介质、温度、连接形式等参数

2、电动执行器:电压、控制方式、控制信号(4-20MA)、作用方式(电-开式,电-关式)

请尽量详细提供关于电动球阀的参数,方便我公司技术人员为您准确选型。

需进一步信息请联系我们,客户的满意是我们永远的追求!
