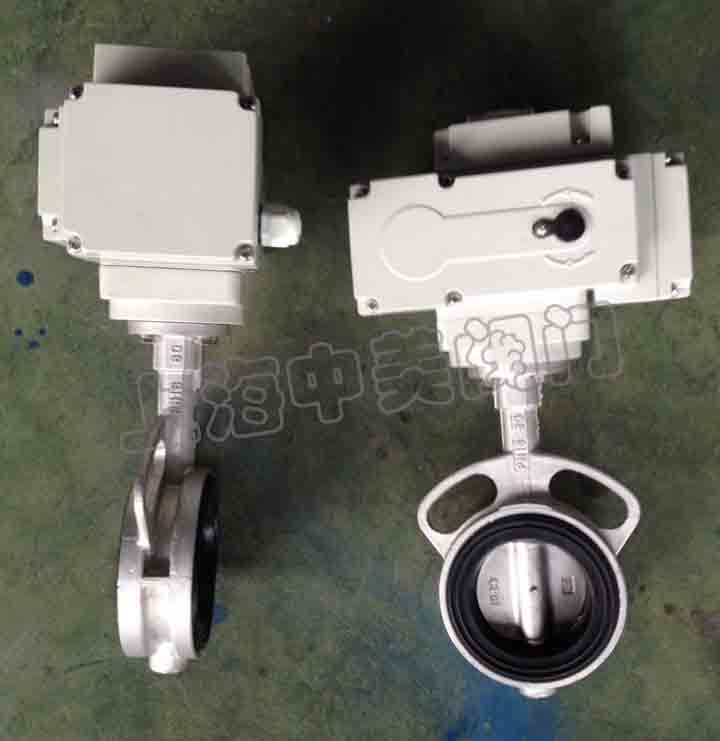

不锈钢电动蝶阀产品概述：
电动对夹式软密封蝶阀外形美观，其阀体、阀板、阀轴为同心结构设计。与ZMQ电动执行器相配，阀扳与阀轴采用无销连接，介质与阀轴阀体完全隔离，维护简便易行，100%双向气泡级密封，外表采用环氧树脂喷塑处理，达到欧洲环保标准。广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
不锈钢电动蝶阀用途特点：
设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
体积小巧：体积和重量仅相当于同类产品的50~70%左右高标防护：1P68高标准防护等级性能可靠：加强了轴承和电气元件等易损件的使用寿命
外型美观：铝合金压铸外壳光洁，流畅
精密耐磨：蜗轮输出轴一体化特殊铜合金锻造、强度高、耐磨性良好
回差很小：蜗轮输出轴一体化、避免了键联结的间隙、保证了精度
安全保证：通过耐压测试，F级绝缘电机，安全有保障
配套简单：采用单相电源，外接电路简单
使用方便：无须二次维护，任意角度安装
保护装置：双重限位，带过热保护
速度可选：5S、10S、15S、30S、60S
集成一体：本体带智能控制模块，无须外接其它附件
不锈钢电动蝶阀室外安装注意事项：
安装在有水飞溅的地方时，请加装防护盖，以策万全。
请预留进线、手动时所需要的空间
室外阳光直射会造成高温，加速元器件的老化，甚至失效,请加防晒设施。
雨水会加速胶垫的老化，并在万一防水操作不当时，瞬间损坏产品,
360℃任意角度安装
不锈钢电动蝶阀性能规范：
公称压力：1.0MPa-2.5MPa
公称通经：DN32-DN600
适用介质：水，气体，油品，天然气，流体类食品，化学制剂、腐蚀性介质、弱酸，弱碱、海水、等、、
适用温度：-20~+120 ℃、
| 主要外形连接尺寸： 单位：mm | | | | | | | | | | | 口径 | 执行器电动头 | A | H | H1 | K | B | n-ød | C | L | 50 | 5 | 160 | 264 | 80 | 125 | 83 | 4+18 | 137 | 43 | 65 | 5 | 160 | 278 | 89 | 145 | 83 | 4+18 | 137 | 46 | 80 | 5 | 160 | 284 | 95 | 160 | 83 | 4+18 | 137 | 46 | 100 | 10 | 196 | 326 | 114 | 180 | 98 | 4+18 | 145 | 52 | 125 | 10 | 196 | 339 | 127 | 210 | 98 | 4+18 | 145 | 56 | 150 | 20 | 255 | 374 | 139 | 240 | 121 | 4+22 | 182 | 56 | 200 | 40 | 255 | 408 | 175 | 295 | 121 | 4+22 | 182 | 60 | 250 | 50 | 255 | 440 | 103 | 350 | 121 | 4+22 | 182 | 68 | 300 | 60 | 255 | 485 | 242 | 400 | 121 | 4+22 | 182 | 78 | 350 | 100 | 310 | 530 | 167 | 460 | 148 | 4+22 | 231 | 78 | 400 | 200 | 310 | 562 | 309 | 515 | 148 | 4+26 | 231 | 102 | 450 | 200 | 310 | 584 | 328 | 565 | 148 | 4+26 | 231 | 114 | 500 | 200 | 310 | 642 | 361 | 620 | 148 | 4+26 | 231 | 127 |
报价须知: 1、阀体参数：口径、工作压力、阀体材质、使用介质、温度、连接形式等参数 2、电动执行器：电压、控制方式、控制信号(4-20MA)、作用方式(电-开式,电-关式) 请尽量详细提供关于电动蝶阀的参数,方便我公司技术人员为您准确选型。
