ZCM-10，煤气电磁阀
|
ZCM煤气电磁阀概述：
ZCM煤气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构。 ZCM 煤气电磁阀主要技术参数：
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 工作介质 | 煤气、天然气等 | 介质温度（℃） | ≤60 | 公称压力（MPa） | 1 | 工作压差（MPa） | 0～0.02 | 0～0.04 | 电源电压 | AC220V其它规格可作特殊订货 | 使用寿命 | 按JB/T7352-94规定 | 额定流量系数（KV） | 泄漏量（ml/min） | 按JB/T7352-94·F规定 | 功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | 防爆标志 | dIIBT4 | 防爆证编号 | CE991010 | 出线口接头 | 内螺纹M20×1.5 | 环境温度 | -40～+60℃ |

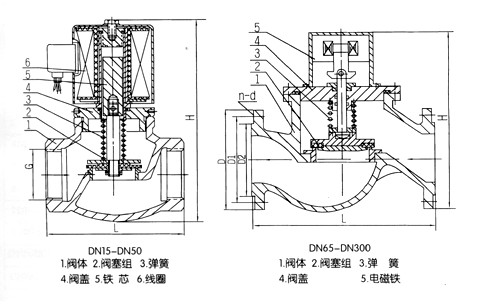

ZCM 煤气电磁阀主要外形尺寸：
公称通径 | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰连接 | DN | H | L | G | H | L | D | D1 | D2 | b | f | N-d | 15 | 148 | 92 | 1/2 | | | | | | | | | 20 | 148 | 92 | 3/4 | | | | | | | | | 25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 | 32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | 40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | 65 | | | | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | 80 | | | | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | 100 | | | | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | 125 | | | | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | 150 | | | | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | 200 | | | | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | 250 | | | | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | 300 | | | | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 |
|
|
