三通螺纹球阀


三通螺纹球阀主要性能:

公称压力:2.5MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999

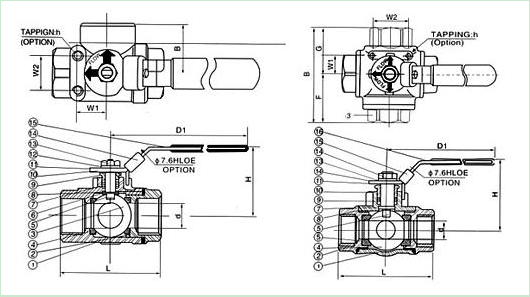

三通螺纹球阀的主要零件材料:

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3



不锈钢CF8M/CF8

4

球垫

聚四氟乙烯PTFE

5

阀杆

不锈钢CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

压盖螺母

不锈钢CF8M/CF8

10

手柄

不锈钢CF8M/CF8

11

流向指示牌

ALUMINUM

12

华司

不锈钢CF8

13

螺帽

不锈钢CF8

14

锁定装置

不锈钢CF8

15

皮套

塑料

16

盲盖

不锈钢CF8M/CF8

三通螺纹球阀L型主要尺寸:

SIZE

d

L

H

D1

B

W1

W2

1/2″

12.7

64

53

97

32

22.4

35

3/4″

16

76

63

126

38

22.4

35

1″

20

87

66

126

43.5

22.4

35

11/4″

25

96

81

145

48

22.4

35

11/2″

32

114

83

145

57

25.4

38.1

2″

38.1

142

96

204

71

25.4

38.1


三通螺纹球阀T型主要尺寸:

SIZE

d

L

H

D1

B

F

G

W1

W2

1/2″

12.7

75

59

126

71

335

375

22.4

35

3/4″

16

85

64

126

81.5

390

425

22.4

35

1″

20

100

80

145

102

505

515

22.4

35

11/4″

25

115

90

145

108.5

510

575

25.4

38.1

11/2″

32

125

96

204

121

580

630

25.4

38.1

2″

38.1

148

106

204

138.5

655

730

25.4

38.1
