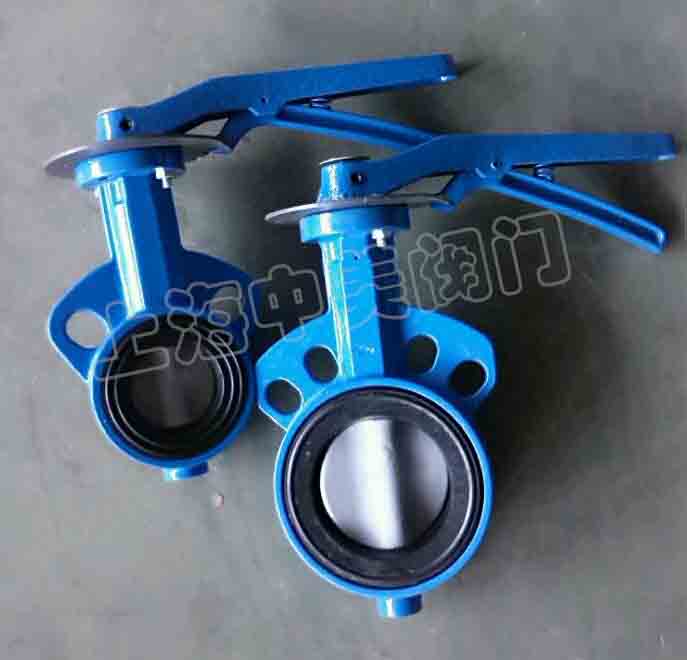

手动对夹软密封蝶阀
|
|
手动对夹式软密封蝶阀概述
手动对夹式软密封蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
手动对夹式软密封蝶阀主要零部件材料
零件名称 | 材料 | 阀体 | WCB、QT450-10、HT200、HT250 | 蝶板 | WCB、QT450-10、HT200、HT250 | 阀轴 | 2Cr13 | 密封圈 | 丁腈耐油橡胶 | 填料 | 柔性石墨 |
手动对夹式软密封蝶阀主要外形连接尺寸
DN | L | H | H2 | A | B | ФD | |
50 | 43 | 224 | 77 | 267 | 112.5 | 106 | 65 | 46 | 240 | 85 | 267 | 123 | 124 | 80 | 46 | 279 | 95 | 267 | 138 | 162 | 100 | 52 | 286 | 105 | 267 | 150 | 162 | 125 | 56 | 329 | 129 | 345 | 168 | 192 | 150 | 56 | 354 | 132 | 345 | 190 | 216 | 200 | 60 | 438 | 165 | 353 | 227.5 | 270 | 250 | 68 | 493 | 197 | 353 | 251 | 326 | 300 | 78 | 570 | 234 | 380 | 284.5 | 376 |
 |
|
