阀门知识二


阀门知识二

一.阀门的型号

阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。由于阀门种类繁杂,为了制造和使用方便,国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成,用来表明阀门类别、驱动种类、连接和结构形式、密封面或 衬里材料、公称压力及阀体材料。

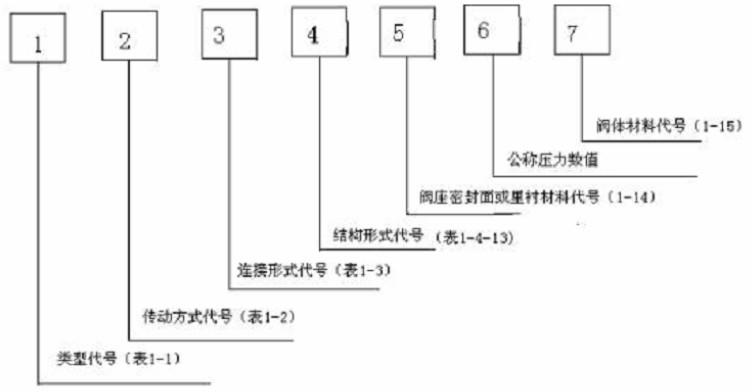

阀门型号的组成由七个单元顺序组成(见下表)

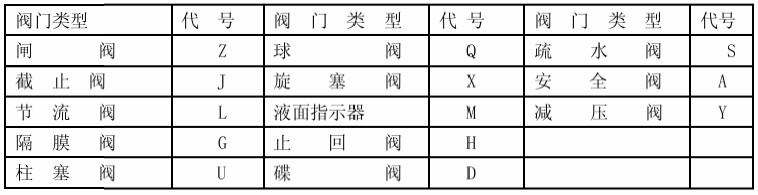

1.阀门的类型代号,按表 1—1 的规定

表 1—1

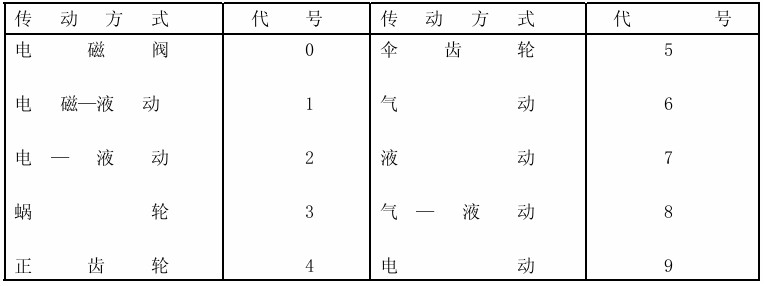

2.传动方式代号用阿拉伯数字表示,按表 1—2 的规定

表 1—2

注:①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 ②对于气动或液动:常开式用 6K、7K 表示;常闭式用 6B、7B 表示;气动带手动用 6S 表示。 防爆电动用“9B”表示。

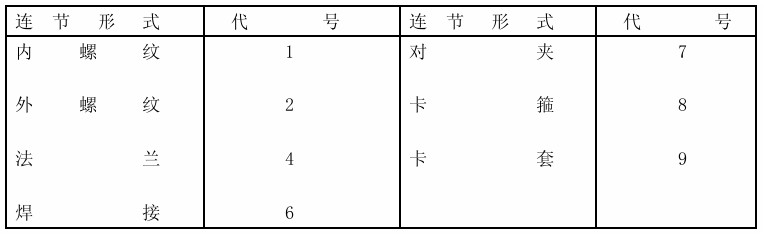

3.连接形式代号用阿拉伯数字表示,按表 1—3 的规定

表 1—3

注:焊接包括对焊和承插焊

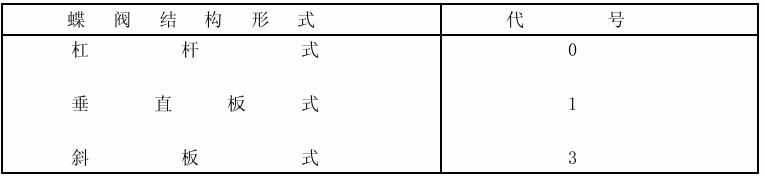

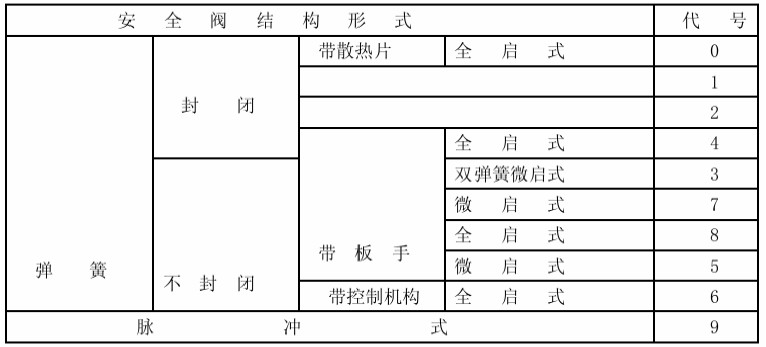

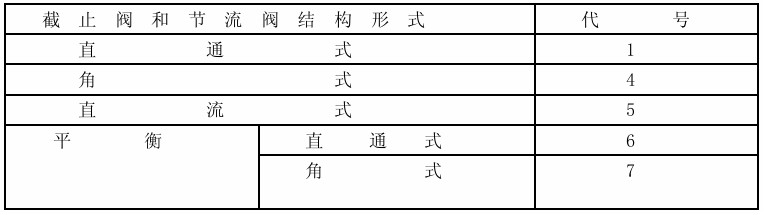

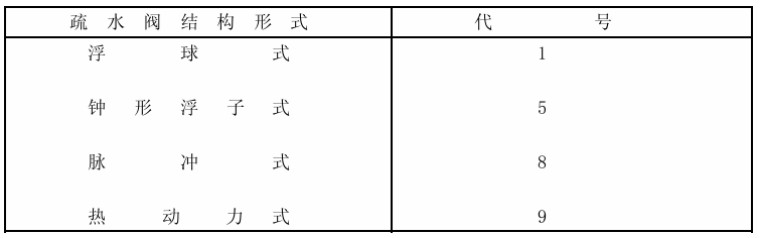

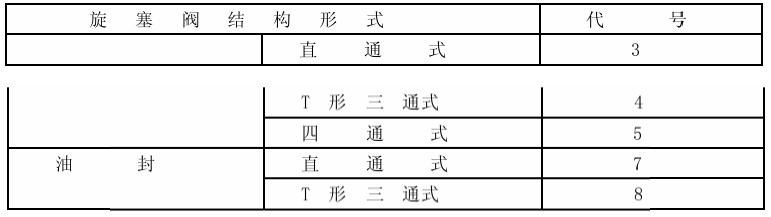

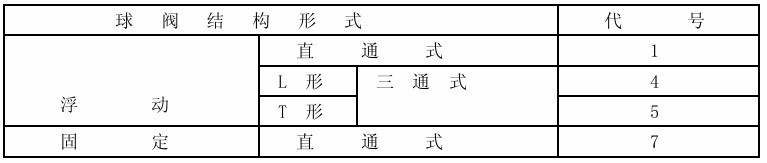

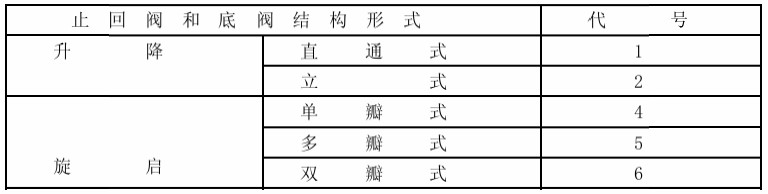

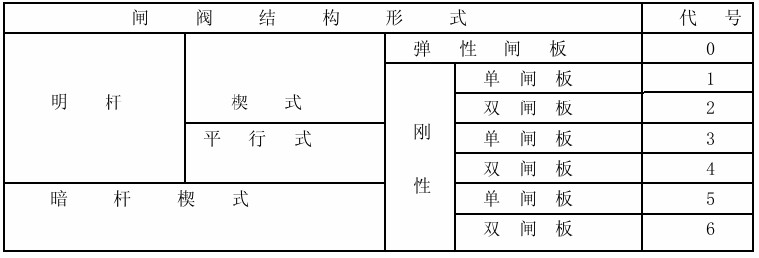

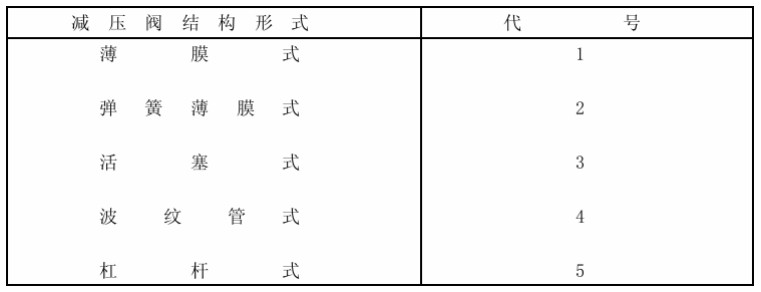

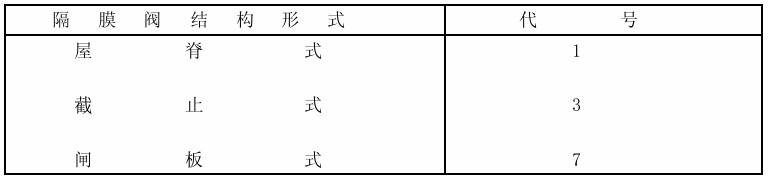

4.结构形式代号用阿拉伯数字表示 1—4~13

表 1—4

表 1—5



表 1—6

表 1—7

表 1—8

表 1—9

表 1—10

表  1—11



注:杠杆式安全阀在类型代号前加“G”汉语拼音字母。

表 1 —12

表  1—13

5.阀座密封面或衬里材料代号用汉语拼音字母表示,按表 1—14 的规定。

表  1—14



注:由阀体直接加工的阀座密封面材料代号用“W”表示;当阀座和阀瓣(闸板)密封面材料不同时, 用低硬度材料代号表示(隔膜阀除外)。

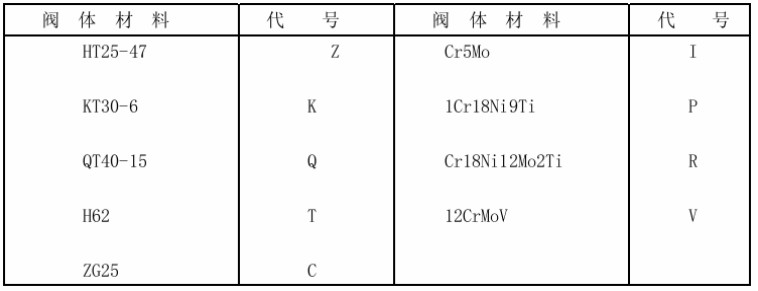

6.阀体材料代号用汉语拼音字母表示,按表 1—15 的规定

表 1—15

注:PN≤1.0MPa 的灰铸铁阀体和 PN≥2.5MPa 的碳素钢阀体,省略本代号。
