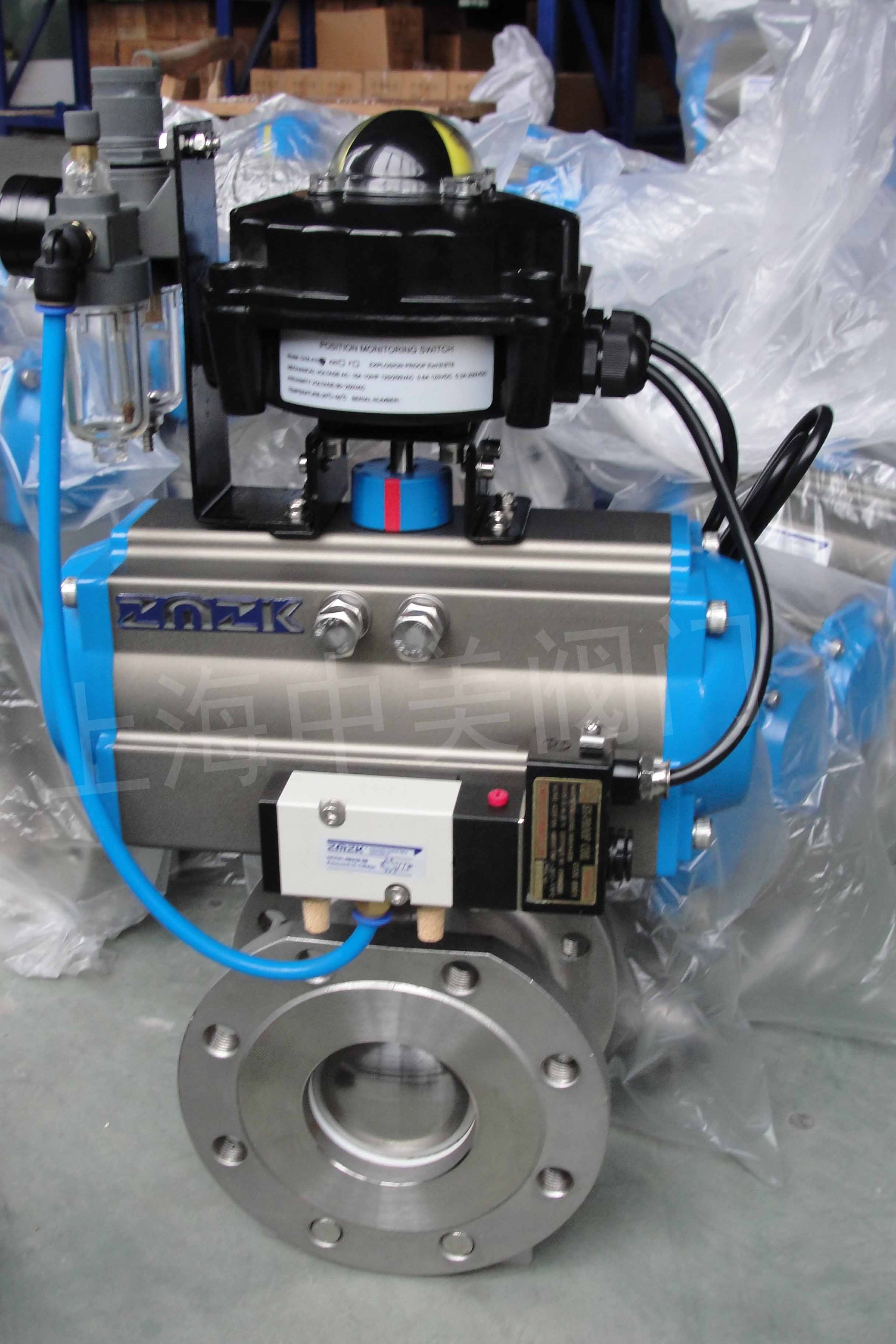

薄型气动球阀


薄型气动球阀产品概述:

薄型气动球阀采用一体化结构,与ZMA气动执行器相配,造型美观、轻便宜人,拆装快捷,操作灵活,性能卓越,配套简单,流通能力大,广泛应用于食品,环保,轻工,石油,造纸,化工,电力等行业的工业自动化系统中。

薄型气动球阀用途特点:

设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
法兰连接的管路能保持良好密封性能,便于维修更换
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
薄型球阀的阀体较一般法兰球阀短,是适用与系统同一管路阀门数量多的场合

薄型气动球阀性能规范:

产品口径

15-150MM

产品压力

1.0Mpa-4.0Mpa

阀体材质

铸钢,不锈钢304,316,316L

球体材质

铸钢,不锈钢304,316,316L

密封材质

PTFE,PPL

适用温度

-29~+300℃

适用介质

水,气体,油品等

控制方式

开关型,调节型

驱动方式

手动、气动、电动


气动执行器的主要参数:

气动执行器

ZMA系列,ZMG系列单双作用气动执行器

供气压力

0.4-0.8MPA

气源接口

G1/4"G1/8"G3/8"G1/2"

作用形式

单作用气动执行器,双作用气动执行器

可配附件

电磁阀,限位开关,二联件,手轮机构等

 气动执行器的主要零部件材料:

名称

ZM-AT气动执行器

缸体

铝合金型材质硬质阳极氧化

端盖

压铸铝合金环氧树脂喷涂

活塞

压铸铝

钢镀镍磷合金

O型圈

NBR

螺栓

304不锈钢

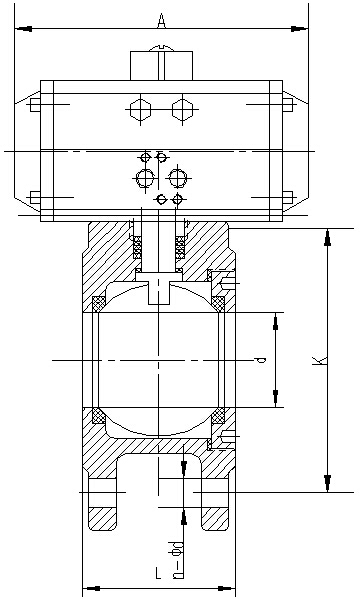

外形尺寸图:


1、阀体参数:口径、工作压力、阀体材质、使用介质、连接形式等参数

2、执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开

式,气-关式)

3、可选附件:电磁阀、限位开关、二联件

请尽量详细提供关于薄形气动球阀的参数,方便我公司技术人员为您

准确选型。

需进一步信息请联系我们,
客户的满意是我们永远的追求!
