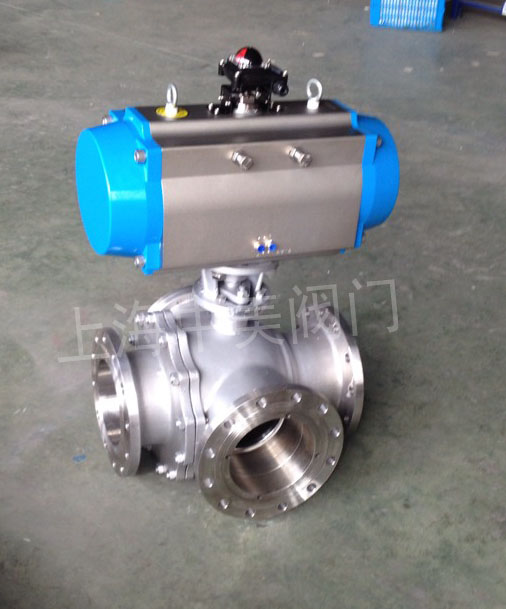

法兰四通气动球阀


法兰四通气动球阀产品概述:

四通法兰气动球阀采用一体化结构,与ZMA气动执行器相配,造型美观、轻便宜人,拆装快捷,操作灵活,性能卓越,配套简单,流通能力大,广泛应用于食品,环保,轻工,石油,造纸,化工,电力等行业的工业自动化系统中。

法兰四通气动球阀用途特点:

设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
全流量通径浮动球
采用ISO5211直接安装执行器的高平台设计
球阀与球体之间带防静电装置
双碟形弹片自动压紧填料设计
四通换向球阀一阀实现正反供水切换,每转90°,供水方式切换一次,以前需四个阀门,供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭,现用一台四通球阀替代,操作方便。

法兰四通气动球阀性能规范:

产品口径

15-100MM

产品压力

1.0Mpa-2.5Mpa

阀体材质

铸钢,不锈钢304,316,316L

球体材质

铸钢,不锈钢304,316,316L

密封材质

PTEE,PPL

适用温度

-30~+300℃

适用介质

水,气体,油品等

控制方式

开关型,调节型

驱动方式

手动、气动、电动



外形连接尺寸:

DN

执行器

D

d

K

A

L

H

C

15

ZMA52

95

45

65

160

150

145

14

20

ZMA52

105

55

75

160

160

150

14

25

ZMA63

115

65

85

190

180

178

14

32

ZMA75

140

78

100

206

200

197

16

40

ZMA83

150

85

110

216

220

216

16

50

ZMA92

165

100

125

260

240

229

16

65

ZMA105

185

120

145

286

260

260

18

80

ZMA125

200

135

160

340

280

294

20

100

ZMA140

220

155

180

412

320

343

20

报价须知:

1、阀体参数:口径、工作压力、阀体材质、使用介质、连接形式等参数

2、执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开

式,气-关式)

3、可选附件:电磁阀、限位开关、二联件

请尽量详细提供关于四通法兰气动球阀的参数,方便我公司技术人员为您

准确选型。

需进一步信息请联系我们,客户的满意是我们永远的追求!
