气动单座调节阀概述
ZJHP型气动单座调节阀,是由ZHA/B型多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.
是符合IEC标准的新一代通用调节阀产品.
执行机构主要技术参数
型 号 | ZHA-22 ZHB-22 | ZHA-23 ZHB-23 | ZHB-34 ZHB-34 | ZHA-45 ZHB-45 | ZHA-56 ZHB-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1600 |
行 程mm | 16 | 25 | 40 | 60 | 100 |
弹簧范围KPa | 20∼100(标准):40∼200;80∼240; 20∼60; 60∼100 |
操作方式 | 普通型,带手动手轮操作型(侧装式,顶装式) |
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品)
气动单座调节阀性能指标
项目 | 指标值 | 项目 | 指标值 |
基本误差% | 不带定位器 | ±5.0 | 始 终 点 偏 差 % | 气关 | 不带定位器 | 始点 | ±5.0 |
带定位器 | ±1.0 | 终点 | ±2.5 |
回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 |
终点 | ±1.0 |
带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 |
终点 | ±5.0 |
死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 |
终点 | ±1.0 |
带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 |
额定行程偏差% | ±2.5 |
注:本产品执行GB/T4213-92国家标准.
允许压差 MPa
开关方式 | 执行器型号 | 弹簧范围KPa | 气源压力KPa | 需要附件 | 公称通径(阀座直径)mm |
20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
(10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) |
气 关 | ZHA -22 | 20∼100 20∼100 40∼200 | 140 250 140 | P P P或R | 6.4 6.4 6.4 | 5.94 6.4 6.4 | 3.34 6.4 6.4 | 3.34 6.4 6.4 | 2.14 6.4 6.4 | | | | | | | | | | | |
ZHA -23 | 20∼100 20∼100 40∼200 | 140 250 400 | P P P或R | | | | | | 1.31 6.09 6.4 | 0.84 3.9 5.26 | 0.53 2.5 3.39 | | | | | | | | |
ZHA -34 | 20∼100 20∼100 40∼200 | 140 250 400 | P P P或R | | | | | | | | | 0.51 2.36 3.21 | 0.33 1.56 2.12 | 0.21 1.0 1.35 | | | | | |
ZHA -45 | 20∼100 20∼100 40∼200 | 140 250 400 | P P P或R | | | | | | | | | | | | 0.22 1.02 1.39 | 0.15 0.71 0.97 | 0.08 0.40 0.54 | | |
ZHA -56 | 20∼100 20∼100 40∼200 | 140 250 400 | P P P或R | | | | | | | | | | | | | | | 0.06 0.37 0.51 | 0.04 0.25 0.36 |
气 开 | ZHB -22 | 20∼100 40∼200 80∼240 | 140 250 400 | P P或R P | 4.46 6.4 6.4 | 3.09 6.4 6.4 | 1.98 5.94 6.4 | 1.11 3.34 6.4 | 0.71 2.14 4.99 | | | | | | | | | | | |
ZHB -23 | 20∼100 40∼200 80∼240 | 140 250 400 | P P或R P | | | | | | 0.44 1.37 3.05 | 0.28 0.84 1.95 | 0.18 0.53 1.25 | | | | | | | | |
ZHB -34 | 20∼100 40∼200 80∼240 | 140 250 400 | P P或R P | | | | | | | | | 0.17 0.51 1.18 | 0.11 0.33 0.78 | 0.07 0.21 0.5 | | | | | |
ZHB -45 | 20∼100 40∼200 80∼240 | 140 250 400 | P P或R P | | | | | | | | | | | | 0.07 0.22 0.51 | 0.05 0.15 0.35 | 0.028 0.08 0.20 | | |
| ZHA -56 | 20∼100 20∼100 40∼200 | 140 250 400 | P P P或R | | | | | | | | | | | | | | | 0.03 0.09 0.20 | 0.02 0.06 0.14 |
注:
1)P-阀门定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系.

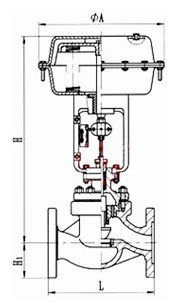

气动单座调节阀外形尺寸
公通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L(mm) | PN1.6MPa | 181 | 184 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 |
PN4.0MPa | 194 | 200 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 615 | 685 | 750 |
PN6.4MPa | 205 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 700 | 765 |
H1(mm) | PN1.6MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 |
H1(mm) | PN4.0MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 |
H1(mm) | PN6.4MPa | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 |
H(mm)≈ | 常温型 | 398 | 410 | 454 | 457 | 460 | 610 | 622 | 640 | 846 | 870 | 890 | 1203 | 1234 |
高温型 | 548 | 560 | 604 | 520 | 627 | 790 | 807 | 850 | 1096 | 1130 | 1150 | 1523 | 1554 |
低温型 | -100℃ | H2 | 500 | 600 | 700 | | |
H≈ | 926 | 935 | 974 | 1082 | 1090 | 1240 | 1252 | 1275 | 1596 | 1620 | 1640 | | |
ΦA(mm) | 285 | 360 | 470 | 620 |
