气动调节阀结构特点 1．ZMAP,ZMAN型气动单座,双座调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制 2．ZMAP,ZMAN型气动单座,双座调节阀按作用模式可分； 正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》 反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》 3．ZMAP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合. 4．ZMAN型气动双座调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大,流量大且不是很清洁的介质和泄漏要求不严格的场合 5．ZMAP型气动单座调节阀为直通低流阻单座上,下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合. 6．ZMAN型气动双座调节阀为直通低流阻双座上,下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀. 7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性:等百分比(对数)性,直线性. 本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制. 有标准型,调节切断型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型,高温型和低温型.
电-气阀门定位器 电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配) 本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品) 性能指标 项目 | 指标值 | 项目 | 指标值 | 基本误差% | 不带定位器 | ±5.0 | 始
终
点
偏
差
% | 气关 | 不带定位器 | 始点 | ±5.0 | 带定位器 | ±1.0 | 终点 | ±2.5 | 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | 终点 | ±5.0 | 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤0.4 | | 额定行程偏差% | ±2.5 |
注:本产品执行GB/T4213-92国家标准.
允许压差 MPa (ZMAP单座阀) 供气压力
MPa | 弹簧压力
KPa | 公称通径 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 0.14 | 20-100 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.04 | 0.03 | 0.24 | 40-200 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.28 | 0.28 | 0.2 | 0.1 | 0.1 | 0.06 |
允许压差 MPa (ZMAN双座阀) 供气压力
MPa | 弹簧压力
KPa | 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 | 0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注:使用条件为阀芯在介质流出端关闭时P2=0状态下. 主要零件材料及适用温度,介质 公称通径mm | DN15-DN300 | 材料代号 | C(WCB) | P(304) | R(316) | 主要 零件 | 阀体,阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(304) | 阀芯,阀座 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti或司钛莱合金堆焊 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 填料 | V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 | 垫片 | 增强聚四氟乙烯 (F4),不锈钢垫片,金属石墨缠绕垫片 | 上下膜盖 | A3钢板冲压 | 波纺膜片 | 丁晴橡胶夹增强涤沦织物 | 弹簧 | 60Si2Mn | 推杆,衬套 | 2Cr13 | 轴套 | 聚氨酯(用于反作用) | 适用 工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 | 常温型 | -30∼+250 F4:≤200℃ | -40∼+250 F4:≤200℃ | -40∼+250℃ F4:≤200℃ | 高温型 | -30∼+450℃ | -40∼+550℃ | -40∼+550℃ | 低温型 | | -40∼-60℃, -60∼-100℃ |

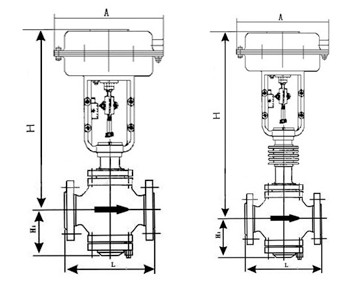

 气动调节阀的主要外形尺寸 公通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L(mm) | PN1.6MPa | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 | PN4.0MPa | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 800 | PN6.4MPa | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 820 | H1(mm) | 单座 | 60 | 115 | 120 | 130 | 145 | 180 | 195 | 200 | 245 | 255 | 295 | 380 | 435 | H1(mm) | 双座 | | 117 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | 450 | 465 | H(mm)≈ | 单座 | 普通型 | 560 | 567 | 579 | 625 | 655 | 802 | 820 | 828 | 1054 | 1079 | 1145 | 1518 | 1660 | 散热片型 | 710 | 720 | 730 | 790 | 820 | 985 | 1000 | 1020 | 1255 | 1280 | 1350 | 1770 | 1920 | 双座 | 普通型 | | 575 | 585 | 643 | 655 | 822 | 855 | 877 | 1105 | 1130 | 1195 | 1638 | 1758 | 散热片型 | | 730 | 740 | 800 | 825 | 1005 | 1035 | 1057 | 1310 | 1330 | 1400 | 1840 | 2008 | D(mm) | 285 | 360 | 470 | 620 |
|
