气动套筒调节阀产品概述 ZJHM气动套筒调节阀,是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品。
执行机构主要技术参数 型 号 | ZHA-22
ZHB-22 | ZHA-23
ZHB-23 | ZHB-34
ZHB-34 | ZHA-45
ZHB-45 | ZHA-56
ZHB-56 | 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 | 行 程mm | 16 | 25 | 40 | 60 | 100 | 弹簧范围KPa | 20∼100(标准):40∼200;80∼240; 20∼60; 60∼100 | 操作方式 | 普通型,带手动手轮操作型(侧装式,顶装式) |
电-气阀门定位器 电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度,克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位.(有多种型号规格可选配) 本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西门子系列及智能定位器系列产品) 性能指标 项目 | 指标值 | 项目 | 指标值 | 基本误差% | 不带定位器 | ±5.0 | 始
终
点
偏
差
% | 气关 | 不带定位器 | 始点 | ±5.0 | 带定位器 | ±1.0 | 终点 | ±2.5 | 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | 终点 | ±5.0 | 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-3×阀额定容量 | 额定行程偏差% | ±2.5 |
注:本产品执行GB/T4213-92国家标准.
ZJHM型气动套筒调节阀主要零件材料及适用温度,介质 材料代号 | C(WCB) | P(304) | R(316) | 主要 零件 | 阀体,阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(304) | 阀芯,阀座 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti或司钛莱合金堆焊 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 填料 | V型聚四氟乙烯,柔性石墨,不锈钢波纹管 | 垫片 | 增强聚四氟乙烯 ,不锈钢垫片,金属石墨缠绕垫片 | 上下膜盖 | A3钢板冲压 | 波纺膜片 | 丁晴橡胶夹增强涤沦织物 | 弹簧 | 60Si2Mn | 推杆,衬套 | 2Cr13 | 轴套 | 聚氨酯(用于反作用) | 适用 工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 | 常温型 | -30∼+250 F4:≤200℃ | -40∼+250 F4:≤200℃ | -40∼+250℃ F4:≤200℃ | 高温型 | -30∼+450℃ | -40∼+550℃ | -40∼+550℃ | 低温型 | | -40∼-60℃, -60∼-100℃ |
流量特性示
图

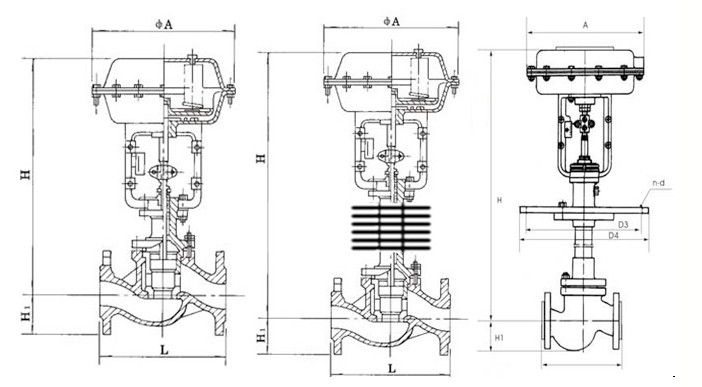

气动调节阀的主要外形尺寸
公通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L(mm) | PN1.6MPa | 181 | 184 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 | PN4.0MPa | 194 | 200 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 615 | 685 | 750 | PN6.4MPa | 205 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 700 | 765 | H1(mm) | PN1.6MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 | H1(mm) | PN4.0MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | H1(mm) | PN6.4MPa | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | H(mm)≈ | 常温型 | 398 | 410 | 454 | 457 | 460 | 610 | 622 | 640 | 846 | 870 | 890 | 1203 | 1234 | 高温型 | 548 | 560 | 604 | 520 | 627 | 790 | 807 | 850 | 1096 | 1130 | 1150 | 1523 | 1554 | 低温型 | -100℃ | H2 | 500 | 600 | 700 | | | H≈ | 926 | 935 | 974 | 1082 | 1090 | 1240 | 1252 | 1275 | 1596 | 1620 | 1640 | | | ΦA(mm) | 285 | 360 | 470 | 620 |
|
