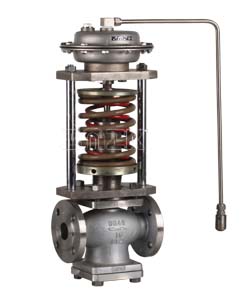

ZZYP-16B，自力式压力调节阀
|
自力式压力调节阀产品概述：
自力式压力调节阀具有结构紧凑，体积小，重量轻。阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常用于密封于要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。
自力式压力调节阀主要零件材料
阀体：ZG230-450、ZG1Cr18 Ni9Ti 、ZGCr18 Ni12Mo2Ti
阀芯：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀座：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
阀杆：1Cr18 Ni9Ti 、Cr18 Ni12Mo2Ti
膜盖：A3、A3钢涂四氟乙烯 不锈钢
填料：丁腈、乙炳、氟、耐油橡胶
| 技术参数: | | | | | | | | | | | | | | | | | | | 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | 公称压力PN(Mpa) | 1.6、4.0、6.4 | 流量特性（℃） | 快开 | 调节精度（％） | ±5 | 使用温度（℃） | ≤350 | 允许泄漏量 | 硬密封（1/h） | 单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级） | 软密封（m1/h） | 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4 | 6.8 | 11 | 16 | 减压比 | 最大 | 10 | 最小 | 1.25 |
|
|
