ZZW-16,自力式温度调节阀


自力式温度调节阀产品概述
ZZWP型自力式温度调节阀是由温度传感器与控制阀两部分组成,是一种无需外来能源,利用被控介质自身温度变化进行自动调节的节能产品.产品适用于以各种气体,蒸汽,热水,油等为介质的各种热交换器中的温度自动控制.具有温度设定范围宽,调整方便,可连续进行温度设定,超温过栽保护,温度设定方便等优点.广泛应用于城市供热,采暖系统及电力,石油,冶金,制药,锅炉等工业部门。

自力式温度调节阀主要零件材料
材料代号
C(WCB)
P(304)
R(316)
主要
零件
阀体,阀盖
WCB(ZG230-450)
ZG1Cr18Ni9Ti(304)
ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座
1Cr18Ni9Ti(304)
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
波纹管套
1Cr18Ni9Ti,1Cr18Ni12Mo2Ti
平衡波纹管
1Cr18Ni9Ti
温包
H62,1Cr18Ni9Ti
毛细管
H62,1Cr18Ni9Ti
接头
H62,1Cr18Ni9Ti

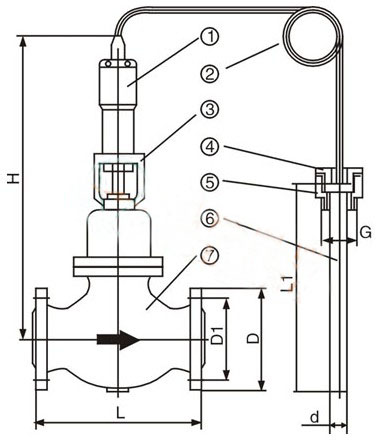

主要外形和连接尺寸(PN1.6MPa)
公称通径
DN(mm)
L
(mm)
D
(mm)
L1
(mm)
H
(mm)
G
(mm)
导管长
(m)
D
(mm)
D1
(mm)
螺栓孔
(n-Ф)
32
180
25
430
380
1-1/4"
3
135
100
4-18
40
200
25
430
410
1-1/4"
3
145
110
4-18
50
230
25
430
450
1-1/4"
3
160
125
4-18
65
290
25
430
490
1-1/4"
3
180
145
4-18
80
310
25
430
530
1-1/4"
3
195
160
8-18
100
350
25
430
560
1-1/4"
3
215
180
8-18
125
395
25
550
600
1-1/4"
4
245
210
8-18
150
470
25
550
640
1-1/4"
4
280
240
8-23
200
600
25
550
690
1-1/4"
4
335
295
12-23
注:如用户需要公称压力PN2.5MPa或公称通径为DN15,DN20,DN25的产品,请向我公司查询尺寸
