V230D/V231D型自力式压力调节阀
|
自力式压力调节阀产品概述 V230D/V231D型自力式压力(差压)调节阀由薄膜式(活塞式)执行机构,阀体,阀座,阀芯,平衡弹簧等部件组成,是一种无需外来能源而只依靠被调介质自身压力的变化来进行自动调节压力的阀门, 是根据力学原理,将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节控制,阀前或阀后恒压或减压的节能型产品,适用于非腐蚀性的液体,气体,蒸汽等介质的压力控制.广泛用于石油,化工,冶金,轻工等工业部门及城市供热,供暖系统。 自力式压力调节阀型号,规格 类别 | 压力控制调节阀 | 差压控制调节阀 | 阀后压力调节阀 | 阀前压力调节阀 | 差压上升阀关闭型 | 差压上升阀开启型 | 硬密封 | 软密封 | 硬密封 | 软密封 | 硬密封 | 软密封 | 硬密封 | 软密封 | 型号 | V230D01 | V231D01 | V230D02 | V231D02 | V230D03 | V231D03 | V230D04 | V231D04 | 规格 | DN15~200 |
主要零件材料 材料代号 | C(WCB) | P(304) | R(316) | 主要 零件 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | 阀芯,阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 膜片 | EPDM或FKM夹纤维 | 膜盖 | A3钢镀锌 | 填料 | 聚四氟乙烯,柔性石墨 | 弹簧 | 60Si2Mn |
主要技术参数与性能指标
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 额定流量系数Kv | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 噪音衡量系数Z值 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 允许压差 | 1.6(MPa) | 1.6 | 1.5 | 1.2 | 1.0 | 4.0(MPa) | 2.0 | 1.5 | 1.2 | 1.0 | 公称压力(MPa) | 1.6 2.5 4.0 | 调节精度(%) | ±5 | 工作温度(℃) | 液体≤140；气体≤80；冷凝器≤200；冷凝器和散热片≤350；冷凝器和加长件≤300； | 适用介质 | 执水,气体,蒸汽,低粘度介质 | 压力平衡元件 | 波纹管 | 滚动膜片 | 允许泄漏量 | 硬密封(L/h) | ≤4×10-4×阀额定容量 | 软密封 | 10气泡/min | 20气泡/min | 40气泡/min | 最高工作压力MPa | 公称压力(△Pmax及工作压力与工作温度的关系) |

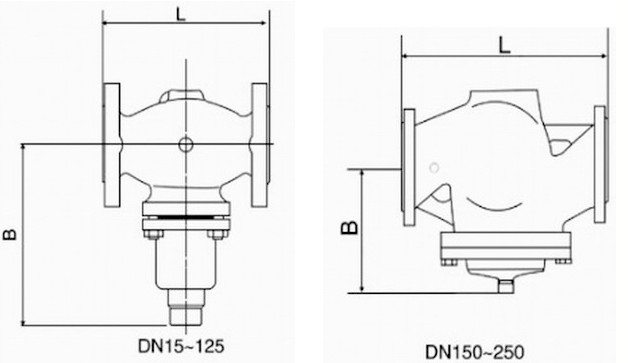

自力式调节阀阀体尺寸 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | B(mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 |
|
|
