通风法兰气动蝶阀

通风法兰气动蝶阀产品概述:

通风法兰蝶阀是一种非密闭型蝶阀。 与ZMA气动执行器相配广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。

通风法兰气动蝶阀用途特点:

采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便 内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响

通风法兰气动蝶阀性能规范

公称压力:0.2MPa-0.6MPa
公称通经:DN50-DN800
适用介质:空气、烟气、含尘气体等
适用温度:
常温型≤350 ℃ 高温型≤600 ℃

气动执行器的主要参数:

气动执行器

ZMA系列,ZMG系列单双作用气动执行器

供气压力

0.4-0.8MPA

气源接口

G1/4"G1/8"G3/8"G1/2"

作用形式

单作用气动执行器,双作用气动执行器

可配附件

电磁阀,限位开关,二联件,手轮机构等

气动执行器的主要零部件材料:

名称

ZMA气动执行器

缸体

铝合金型材质硬质阳极氧化

端盖

压铸铝合金环氧树脂喷涂

活塞

压铸铝

钢镀镍磷合金

O型圈

NBR

螺栓

304不锈钢

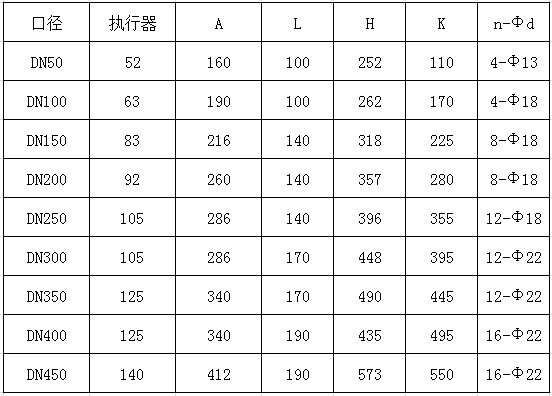

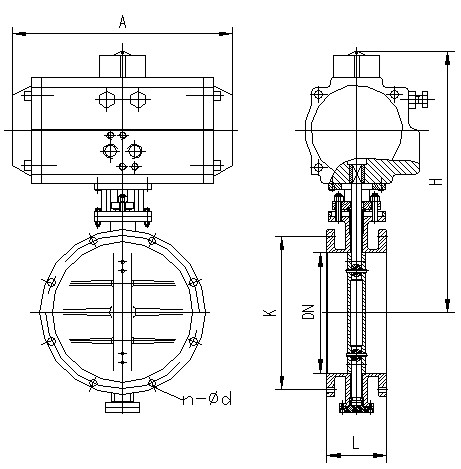

注:以上尺寸按我公司0.1MPA阀门配置,仅供参考,具体尺寸以实物为准

报价须知:

1、阀体参数:口径、工作压力、阀体材质、使用介质、温度、连接形式等参数

2、执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式)

3、可选附件:电磁阀、限位开关、二联件


请尽量详细提供关于通风法兰气动蝶阀的参数,方便我公司技术人员为您准确选型。

需进一步信息请联系我们,客户的满意是我们永远的追求!
