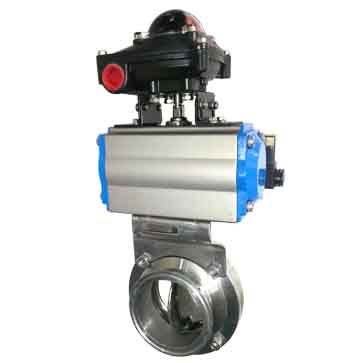

一、气动卫生级蝶阀 产品概述
上海中美自控阀门有限公司生产的气动卫生级蝶阀D681F是由气动执行器与高品质卫生型蝶阀阀体组成,卫生级气动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。
特点: 1.简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
2.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
适用场景: 卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。 二、气动卫生级蝶阀的主要参数: 产品名称 | 气动卫生级蝶阀 | 产品型号 | D681X | 产品口径 | 15-150MM | 产品压力 | 1.0Mpa-2.5Mpa | 阀体材质 | 304,316,316L | 阀板材质 | 304,316,316L | 密封材质 | NBR,EPDM,PTFE | 适用温度 | ≤80℃ | 适用介质 | 水,气体,油品等 | 控制方式 | 开关型,调节型 | 驱动方式 | 手动、气动、电动 |
三、气动执行器的主要参数: 气动执行器型号 | ZM-AT系列,ZM-GT系列单双作用气动执行器 | 供气压力 | 0.5-0.7MPA | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 作用形式 | 单作用气动执行器,双作用气动执行器 | 可配附件 | 电磁阀,限位开关,二联件,手轮机构等 |

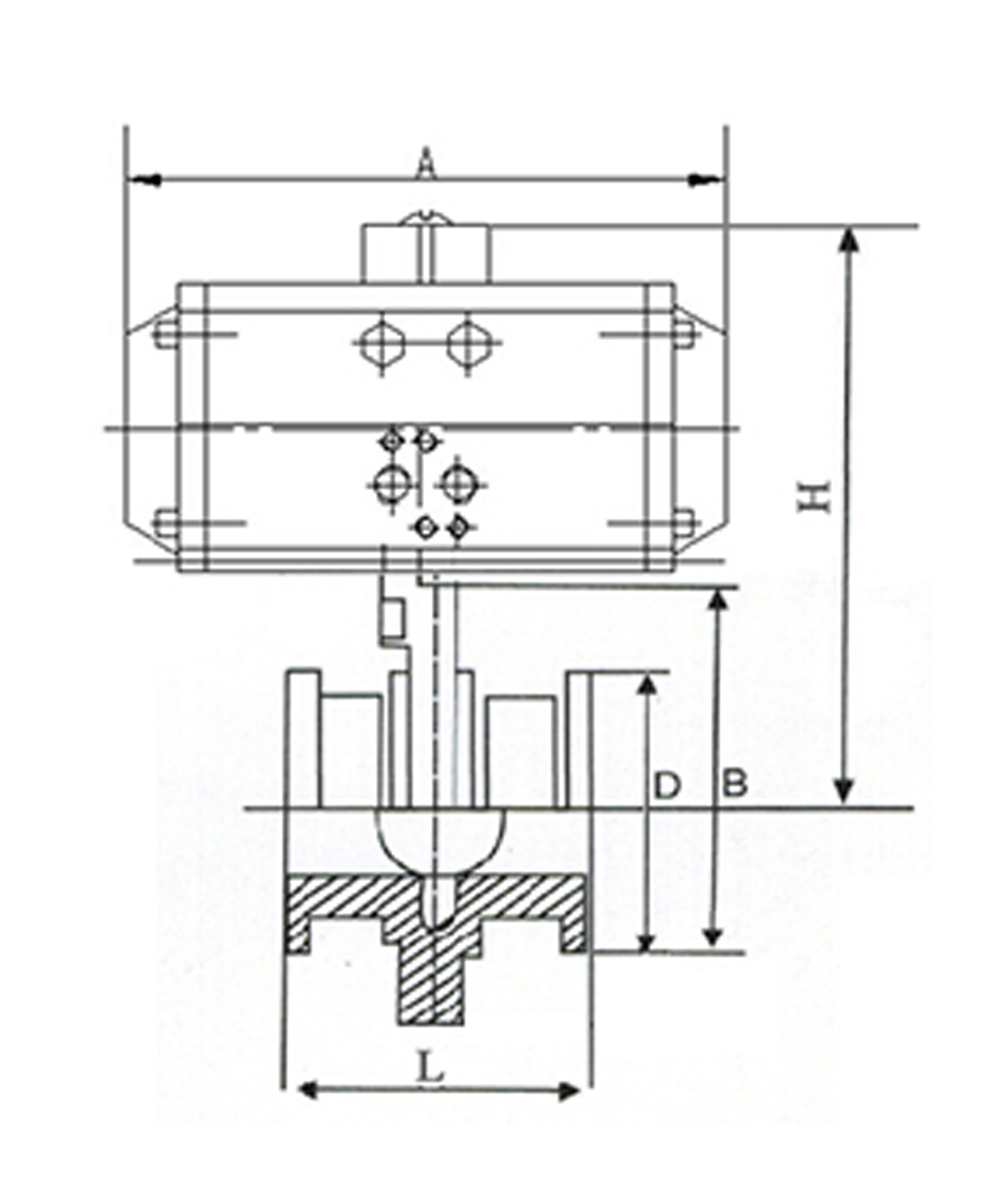

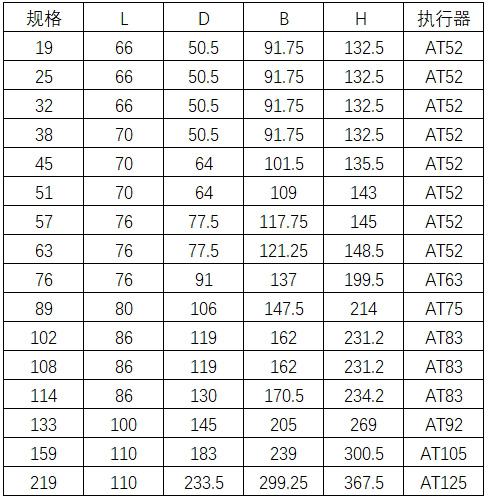

四、卫生级气动蝶阀的外形尺寸图:
注:以上尺寸仅供参考,具体尺寸以实物为准。
五、卫生级气动蝶阀报价须知:
1阀体参数:口径,工作压力,阀体材质,使用介质,连接形式等参数 2执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式) 3. 可选附件:电磁阀,限位开关,二联件 请尽量详细提供关于卫生级蝶阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供最优质的服务. |
