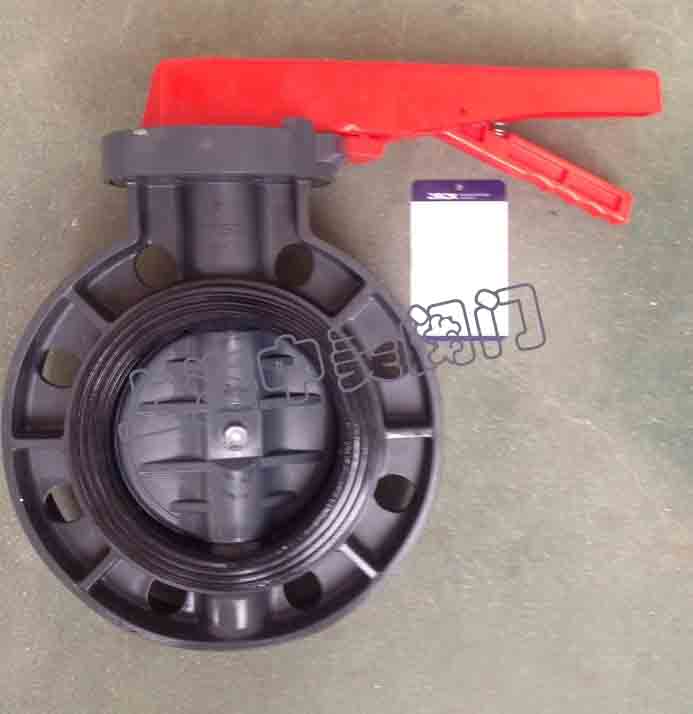

塑料气动蝶阀产品概述： 对夹式软密封塑料蝶阀外形美观，其阀体、阀板、阀轴为同心结构设计。与ZMA气动执行器相配，阀扳与阀轴采用无销连接，介质与阀轴阀体完全隔离，维护简便易行，100%双向气泡级密封，外表采用环氧树脂喷塑处理，达到欧洲环保标准。此类蝶阀重量轻、耐腐蚀性强、被广泛应用多个领域、如一般纯水和生饮水的管路上系统中、排水和污水的管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业. 塑料气动蝶阀用途特点： 设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
标准的气源接口可以直接与电磁阀连接
气缸内壁阳极硬化无须二次润滑
开关位置+/-5°行程调节，操作简易
正常使用压缩空气0.4-0.6MPa
360℃任意角度安装 塑料气动蝶阀性能规范： 公称压力：1.0MPa-1.6MPa
公称通经：DN32-DN600
适用介质：水，气体，油品，天然气，流体类食品，化学制剂、腐蚀性介质、弱酸，弱碱、海水、等
适用温度：-10~+60 ℃、
气动塑料蝶阀的主要参数：
| 气动塑料蝶阀气动执行器技术参数 | 气动塑料蝶阀阀体参数 | | 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN50～300mm | | 气源压力 | 双作用：2-8bar/单作用：4-8bar | 公称压力 | PN1.0、1.6MPa | | 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 碳素钢、304/316/316L不锈钢 | | 单作用：7N·M～2668N·M | 阀体材质 | UPVC、CPVC、PP | | 工作温度 | 常温型：-20℃～80℃（丁腈橡胶O型圈） | 阀板材质 | UPVC、CPVC、PP、PTFE | | 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | EPDM、NBR、FPM | | 动作范围 | 0～90°±5° | 结构形式 | A型 | | 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 温度 | EPDM≤80℃、NBR≤68℃、FPM≤80℃ | | GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 水、PVC兼容的食品工业化学溶剂 | | 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 | 重量轻、耐腐蚀、卫生无毒、流阻小 |
报价须知: 1、阀体参数：口径、工作压力、阀体材质、使用介质、温度、连接形式等参数 2、执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式) 3、可选附件：电磁阀、限位开关、二联件
请尽量详细提供关于通风对夹气动蝶阀的参数,方便我公司技术人员为您准确选型。
需进一步信息请联系我们，客户的满意是我们永远的追求！
服务热线：021-66368888 66368887
|
