GIQ,高真空气动蝶阀





高真空气动蝶阀产品概述

GIQ高真空气动蝶阀外形美观,其阀体、阀板、阀轴为同心结构设计。与ZMA气动执行器相配,阀扳与阀轴采用无销连接,介质与阀轴阀体完全隔离,维护简便易行。用于真空系统中接通、调节、或切断介质。

高真空气动蝶阀用途特点:

设计特征
阀体和端盖采用脱蜡精密铸造
阀杆防爆出设计
蝶阀两端轴封处用0.25MPa的压力密封,确保轴封处不泄漏。其阀座结构为双阀座形式,
两座之间以及轴端处均为橡胶密封与压力水(压值0.25MPa)相结合形式密封。
标准的气源接口可以直接与电磁阀连接
气缸内壁阳极硬化无须二次润滑
开关位置+/-5°行程调节,操作简易
正常使用压缩空气0.4-0.6MPa
360℃任意角度安装

高真空气动蝶阀性能规范:

适用范围(Pa):105~6.7x10-4
漏气率(Pa.L/S):6.7X10-4
公称通经:DN32~DN400
适用介质:纯净空气和非腐蚀性气体
适用温度:-20~+120 ℃、

气动执行器的主要参数:

气动执行器

ZMA系列,ZMG系列单双作用气动执行器

供气压力

0.4-0.8MPA

气源接口

G1/4"G1/8"G3/8"G1/2"

作用形式

单作用气动执行器,双作用气动执行器

可配附件

电磁阀,限位开关,二联件,手轮机构等

气动执行器的主要零部件材料:

名称

ZMA气动执行器

缸体

铝合金型材质硬质阳极氧化

端盖

压铸铝合金环氧树脂喷涂

活塞

压铸铝

钢镀镍磷合金

O型圈

NBR

螺栓

304不锈钢







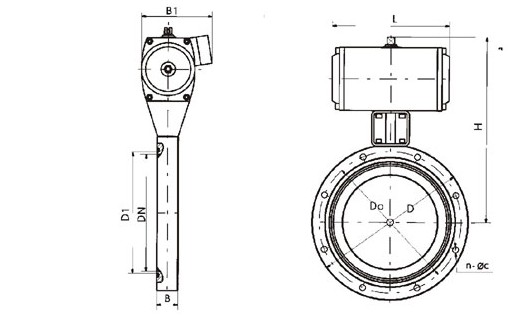

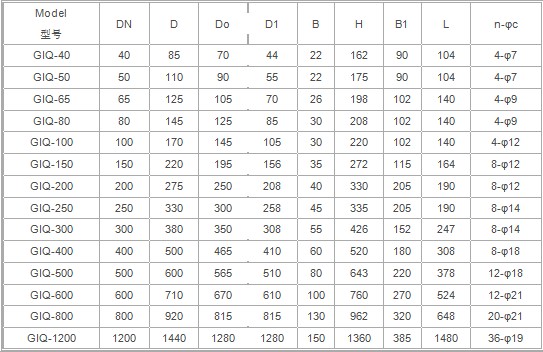

高真空气动蝶阀主要技术参数:

GIQ气动高真空蝶阀执行器技术参数GIQ气动高真空蝶阀阀体参数
类   型双作用活塞式、弹簧复位式公称通径DN32~400mm
气源压力双作用:2-8bar/单作用:4-8bar压力范围105~1.3×10-4Pa
输出力矩 双作用:4N·M~10560N·M阀轴材质不锈钢
单作用:7N·M~2668N·M阀体材质不锈钢
工作温度常温型:-20℃~80℃(丁腈橡胶O型圈)阀板材质不锈钢
高温型:-20℃~160℃(氟橡胶O型圈)阀座密封丁腈橡胶、氟橡胶
动作范围0~90°±5°结构形式中线型
接口螺纹GTD40~GTD83/ATD50~ATD88    G1/8″温度丁腈橡胶-25~+80℃、氟橡胶-30~+150℃
GTD110~GTD350/ATD100~200   G1/4″适用介质空气、非腐蚀性气体
阀位信号定位器:4~20mA/回信器:全开全关信号特点安装方便、流量大、流阻小

报价须知:

1、阀体参数:口径、工作压力、阀体材质、使用介质、温度、连接形式等参数

2、执行器:执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式,气-关式)

3、可选附件:电磁阀、限位开关、二联件

请尽量详细提供关于高真空气动蝶阀的参数,方便我公司技术人员为您准确选型。

      需要进一步信息请联系我们,客户的满意是我们永远的追求!
